На натурном паротурбинном стенде «Силовых машин» проходят уникальные испытания. коллеги отрабатывают инновационное решение, направленное на обеспечение длительной бесперебойной работы, пожалуй, самого ответственного участка мощной паровой турбины – лопаток последней ступени.

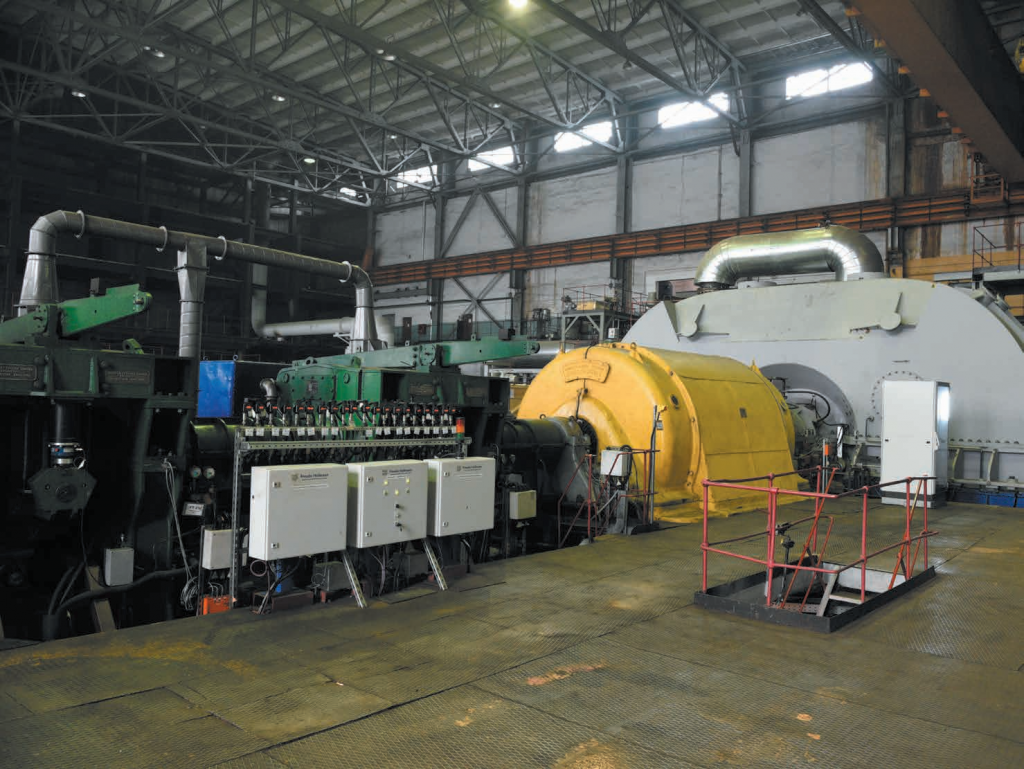

Натурный паротурбинный стенд «Силовых машин» на Выборгской ТЭЦ-17

– Одна из наших важнейших задач – повышение коэффициента готовности паровой турбины для АЭС, а этот показатель во многом зависит от надежности рабочей лопатки последней ступени (РЛПС), – главный специалист Центра исследований и испытаний (ЦИИ) Юрий Ферафонтьев. – В контрактах заказчик предъявляет требование к безаварийной эксплуатации таких лопаток в течение 100 тыс. часов! На решение этой задачи направлен ряд НИОКР.

Надежная эксплуатация рабочей лопатки последней ступени зависит, в основном, от двух факторов: обеспечение вибрационной надежности на всех режимах эксплуатации и минимизация эрозионного износа материала РЛПС. По обоим аспектам ведутся
расчеты, а специалисты Центра исследований и испытаний (ЦИИ) ЛМЗ отрабатывают решения на моделях проточных частей низкого давления. В частности, испытания модели цилиндра низкого давления тихоходной паровой турбины в масштабе 1:2, проводимые на натурном стенде с 2018-го, подтвердили вибрационную
надежность РЛПС длиной 1760 мм на всех исследованных режимах.
Что касается эрозионного износа, в конструкцию последней ступени
специалисты СКБ «Турбина» внедрили систему сепарации влаги, оседающей на поверхности направляющей лопатки последней ступени, с помощью щели.

– Такое решение позволило существенно уменьшить эрозию материала, но выяснилось, что этого недостаточно для уменьшения капель, которые сходят с выходной кромки направляющей лопатки и являются основной причиной эрозионного износа РЛПС в периферийной области, – поясняет Юрий Викторович. – Для уменьшения величины капель надо подавать перегретый пар
на поверхность направляющей лопатки через щель в области выходной кромки.

Первоначально такой вариант протестировали коллеги из Московского энергетического института. Там прошли испытания с подачей перегретого пара на плоскую решетку направляющей
лопатки последней ступени турбины К-1000. Сегодня решение отрабатывается на нашем стенде, на проточной части ЦНД. В работе участвуют специалисты ЦИИ совместно с коллегами из СКБ «Турбина» и НПО ЦКТИ.

На первом этапе выполняется измерение диаметра капель за направляющей лопаткой последней ступени. Для этого применяют специальные оптические зонды НПО ЦКТИ – их установили в проточную часть экспериментального ЦНД.

На втором этапе величину капель влаги будут измерять специально
разработанными зондами. Их изготовили на основе уникального способа определения капельной влаги. Это запатентованное изобретение принадлежит нашему коллеге – ведущему инженеру-испытателю оборудования паровых турбин отдела стендовых
испытаний ЦИИ Виктору Епифанову.

Зонды были откалиброваны на экспериментальном стенде МЭИ и показали свою работоспособность.

По результатам испытаний на стенде ЭТПН будет принято решение о применении системы дробления капель влаги для минимизации эрозионного износа РЛПС в проточных частях низкого давления паровых турбин для АЭС. Желаем коллегам успешного
завершения испытаний с выходом на ожидаемые показатели!
