29.08.2011 Газета Турбоатом № 26 (4706)

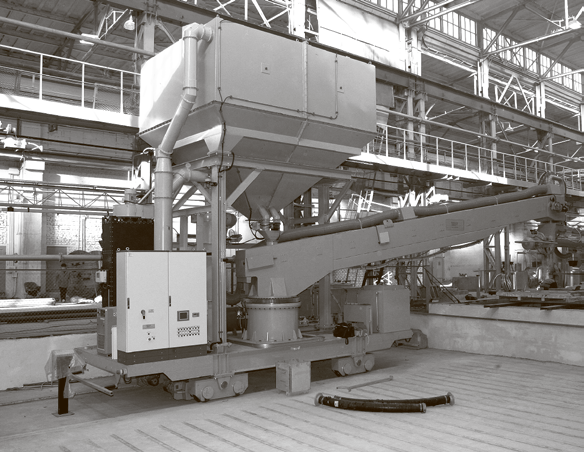

В цехе литья и паковок (№50) скоро появится малый формовочный смеситель. Это устройство позволит улучшить качество литья и ускорит производственный процесс.
17 августа делегация ОАО «Турбоатом» в составе заместителя главного инженера по качеству и сертификации продукции Вячеслава Восковца, главного металлурга Владимира Бондаренко и начальника 50-го цеха Александра Бобрышева посетила ПАО «Энергомашспецсталь» («ЭМСС», г. Краматорск).
Целью поездки было ознакомление с опытом работы «ЭМСС» на формовочном оборудовании итальянской фирмы «IMF» с применением облицовочной формовочной смеси на основе хромита.
Специалисты предприятия обсудили с представителями «ЭМСС» вопросы улучшения качества отливок, в частности снижения пригара на их поверхности при использовании формовочной смеси на основе фурановых смол. Суть процесса в том, что при заливке металла используется защитное покрытие толщиной около 50 мм из облицовочной смеси на основе хромита (огнеупорного материала), которое и предотвращает образование пригара на отливках. Несмотря на высокую огнеупорность, хромит спекается при температуре около 1100 ºС. Спекшийся слой хромитовой смеси, прилегающей к металлу, превращается в плотную, но хрупкую корку, которая препятствует проникновению в глубь формы и образования пригара. В результате возникновение пригара резко снижается. Этот состав наносится с помощью смесителя и при регенерации его необходимо извлечь из системы обогащения формовочной смеси посредством магнита, ведь в хромите содержится железо.
В августе в литейном цехе «Турбоатома» были проведены дополнительные испытания с использованием разных видов защитных покрытий. На их основе было принято решение о приобретении малого формовочного смесителя и расходного хромитового состава для нанесения защитных покрытий на заливочные формы.
